Tietoja

Kirjoittanut Joonas Potkonen

Luotu: 11.10.2010

Osumat: 13069

Leylandin raskaat traktorit.

Tietoja

Kirjoittanut Joonas Potkonen

Luotu: 11.10.2009

Osumat: 12475

JWD Fieldmaster 294/494

Viimeiset traktorit, jonka sukujuuret johtavat Nuffieldeihin valmistettiin nimellä JWD.

John Charnleys & Sons  olivat pitkäaikaisia Nuffield/leyland varaosien toimittajia. He ostivat Marshall tehtaan jäämistön varaosat, ja alkoivat kasata suuresta varastosta uusia traktoreita. Marshall nimeä he eivät voineet käyttää, joten kasattujen traktoreiden nimeksi tuli JWD Fieldmaster, värinään puna/musta.

JWD lyhenne tulee John, William, David.  Vuosien 1993-2003 aikana he kasasivat noin 50 JWD traktoria. Suomeen näistä ei ole tuotu yhtään kappaletta.

Charnley:sseilla on tallessa kaikki Nuffield/Leyland/Marshall mallien piirustukset, jopa prototyyppeihin asti. Näin he voivat valmistaa tai valmistuttaa osia helposti.  Suomeen Charnleys:n osia tuo maahan mm. Leypart.

Tekniset tiedot:

Malli 294 on takaveto, 494 neliveto.

Valmistettu vuosina: 1992-2003.

Moottori:
Perkins T4.236.
Nelisylinterinen nestejäähdytteinen suoraruiskutusdiesel.
Iskutilavuus: 3,86 litraa
Teho: 94.5hv/2200 rpm.
Vääntö: 332Nm/1600 rpm
Syl. halk. x iskun pituus: 98,47x127  mm

Voimansiirto:
Synkronoitu 9+2, ryöminnällä varustetussa: 15+5R
Perustuu ”Leyland Synchro” vaihteistoon, suurin peruutusvaihde lukittu.
Voimanotossa kaksi nopeutta. 540 ja 1000 rpm.
Nopeudet: 3,6-32,7 km/h

Etuakseli 4wd:
Varustettuna kitkalukolla.
Hydrauliikka:
Pumpun tuotto: 59 l/min.
Nostoteho: 2900 kg
Hallinta: mekaaninen

Jarrut:
Märät levyjarrut

Ohjaamo ja hallintalaitteet:
Explorer ohjaamo, hydrostaattisesti tehostettu ohjaus.
Ohjaamo kaadettavissa sivulle huoltotöitä varten.

Sähkölaitteet:
Lucas sähkölaitteet.

Tilavuudet:
Polttoainesäiliö: 107 litraa



Renkaat(vakio):
294 Eturenkaat:                  7.50-16”
294 Takarenkaat:                16.9-30”
494 Eturenkaat:                  12,4R28
494 Takarenkaat:                16.9R34

Paino:
294: 3528 kg
494: 3876 kg

Pituus:
294: 390 cm
494: 395 cm

Korkeus:
264 cm

Akseliväli:
294: 225 cm
494: 233 cm

Lisävarusteet:
Ryömintävaihteisto

Kuvat:John Charnleys & Sons luvalla

Tietoja

Kirjoittanut Joonas Potkonen

Luotu: 11.10.2009

Osumat: 10941

JWD Fieldmaster 284/484

Viimeiset traktorit, jonka sukujuuret johtavat Nuffieldeihin valmistettiin nimellä JWD.

John Charnleys & Sons  olivat pitkäaikaisia Nuffield/leyland varaosien toimittajia. He ostivat Marshall tehtaan jäämistön varaosat, ja alkoivat kasata suuresta varastosta uusia traktoreita. Marshall nimeä he eivät voineet käyttää, joten kasattujen traktoreiden nimeksi tuli JWD Fieldmaster, värinään puna/musta.

JWD lyhenne tulee John, William, David.  Vuosien 1993-2003 aikana he kasasivat noin 50 JWD traktoria. Suomeen näistä ei ole tuotu yhtään kappaletta.

Charnley:sseilla on tallessa kaikki Nuffield/Leyland/Marshall mallien piirustukset, jopa prototyyppeihin asti. Näin he voivat valmistaa tai valmistuttaa osia helposti.  Suomeen Charnleys:n osia tuo maahan mm. Leypart.

Tekniset tiedot:

Malli 284 on takaveto, 484 neliveto.

Valmistettu vuosina: 1992-2003.

Moottori:
Perkins T4.236.
Nelisylinterinen nestejäähdytteinen suoraruiskutusdiesel.
Iskutilavuus: 3,86 litraa
Teho: 85hv/2200 rpm.
Vääntö: 324Nm/1400 rpm
Syl. halk. x iskun pituus: 98,47x127  mm

Voimansiirto:
Synkronoitu 9+2, ryöminnällä varustetussa: 15+5R
Perustuu ”Leyland Synchro” vaihteistoon, suurin peruutusvaihde lukittu.
Voimanotossa kaksi nopeutta. 540 ja 1000 rpm.
Nopeudet: 3,6-32,7 km/h

Etuakseli 4wd:
Varustettuna kitkalukolla.
Hydrauliikka:
Pumpun tuotto: 59 l/min.
Nostoteho: 2360 kg
Hallinta: mekaaninen

Jarrut:
Märät levyjarrut

Ohjaamo ja hallintalaitteet:
Explorer ohjaamo, hydrostaattisesti tehostettu ohjaus.
Ohjaamo kaadettavissa sivulle huoltotöitä varten.

Sähkölaitteet:
Lucas sähkölaitteet.

Tilavuudet:
Polttoainesäiliö: 107 litraa

Renkaat(vakio):
284 Eturenkaat:                  7.50-16”
284 Takarenkaat:                16.9-30”
484 Eturenkaat:                  12,4R28
484 Takarenkaat:                16.9R34

Paino:
284: 3520 kg
484: 3870 kg

Pituus:
284: 390 cm
484: 395 cm

Korkeus:
264 cm

Akseliväli:
284: 225 cm
484: 233 cm

Lisävarusteet:
Ryömintävaihteisto

Kuvat: Konedata.net / Timo Nurmela luvalla

Tietoja

Kirjoittanut Joonas Potkonen

Luotu: 11.10.2009

Osumat: 11771

Marshall 100/115

Marshall 100 ja 115 olivat suuria marshaleja. Ne olivat hyvinkin ajan mukaisia sähköisine hallintalaitteineen, ja tyylikkäine muotoiluineen. Marshaleja ei ole tuotu suomeen yhtä yksityisesti tuotua lukuunottamatta. Marshallin erikoisuus on sen päävaihteisto. Vaihteistossa ei ole ollenkaan poikittaisliikettä, vaan suoraan eteenpäin tulee kolmonen, taakse nelonen; nuppia oikealle pyöräyttäessä saadaan 1 ja 2 sekä vasemmalle pyöräyttäessä 5 ja 6.
Marshall 100 oli saatavilla taka ja nelivetoisena, 115 vain nelivetoisena.

Tekniset tiedot:

Valmistettu vuosina: 1984-1989

Moottori:
Leyland 6/98NT, vapaasti hengittävä 5,7 litrainen suoraruiskutus diesel. (Mallissa 115 oli lisäksi turboahdin.)
Teho: 103,5hv/2300rpm (115 hv)
Vääntö:374 Nm/1300rpm (~ 400Nm)
Syl. Halk. x Iskun pituus: 98x125 mm
Viskotuuletin.

Voimansiirto:
20+9R synkronoiduilla päävaihteilla. Ryömintävaihteisto.
Nopeudet 1,6-30,8 km/h
Voa: 1000 ja 540 rpm.
Kytkin: 13”

Kuva:Marshall 100 läpileikkaus

Hydrauliikka:
Pumpun tuotto: 75 ltr min
Hallinta: Sähköinen
Nostovoima: 4454 kg
Vetovarsitunnustelu
Perävaunuventtiili.

Jarrut:
Märät levyjarrut

Ohjaamo ja hallintalaitteet:
Explorer ohjaamo, sähköinen hallinta lukoille, nostolaitteelle, nelivedolle.
Hydrostaattinen ohjaus, säädettävä ohjauspyörä.

Sähkölaitteet:
Lucas

Tilavuudet:
Polttoainesäiliö 182 litraa

Renkaat(vakio):
2wd etu: 11.00-16”
4wd etu: 14.9-28”
2wd taka: 18.4-38”
4wd taka: 18.4-38”


Paino:
2wd: 4670 kg
4wd: 4915 kg

Pituus:
418 cm

Korkeus:
287 cm

Akseliväli:
2wd: 244 cm
4wd: 262 cm

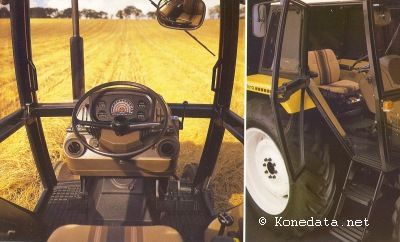

Kuva:Marshall 100 Ohjaamo

Kuvat: Konedata.net/Timo Nurmela luvalla
